珠海沖壓加工廠,精密沖壓件排樣圖詳解-誠瑞豐科技股份有限公司

作者: 珠海五金沖壓廠 編輯: 銳 來源: 誠瑞豐公司 發布日期: 2020.03.21
信息摘要:
珠海沖壓加工廠一直在優化精密沖壓件的排樣圖,因?yàn)楣ぜ脑牧险紦?jù)了總成本的60%+,更合理的拍樣圖有助于提高材料利用率,從而降低生產成本,增…

珠海沖壓加工廠一直在優化精密沖壓件的排樣圖,因?yàn)楣ぜ脑牧险紦?jù)了總成本的60%+,更合理的拍樣圖有助于提高材料利用率,從而降低生產成本,增加競爭優勢。誠瑞豐公司車間面積10萬平方米,沖壓設備100+,人數600+,擁有成熟的工藝技術和經驗豐富的工程團隊,尤其勝任排樣圖的設計工作,以下為你講解。

1.   珠海沖壓加工廠-精密沖壓件排樣的定義

工件在鋼板上如何進行布置稱之為沖壓排樣,合理的布局對原材料的利用率非常有幫助,提高了工件的實際使用面積占材料面積的比率。再者是廢料的拆解,分為工藝和結構兩種,前者包括搭邊和預余料,與排樣和沖壓的方式有關;后者是由產品自身的形狀和特點決定的。為了提高排樣技術,首先得思考如何減少?gòu)U料的產生,設計合適的排樣方案。

2.   珠海沖壓加工廠-精密沖壓件排樣圖分析

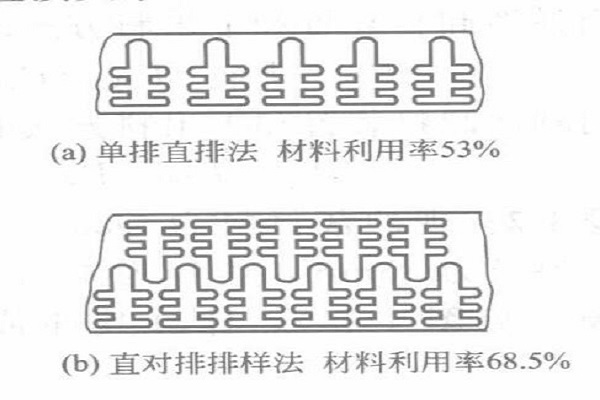

a)   不難發現,下圖中的單排樣法的材料利用率為53%,而采用對排法的材料利用率達到68.5%,采用何種方式是非常重要的,對沖壓件的成本有很大的影響。

珠海五金沖壓廠-兩種排樣法

b)   其次是其利用率與工件的形狀有關聯。

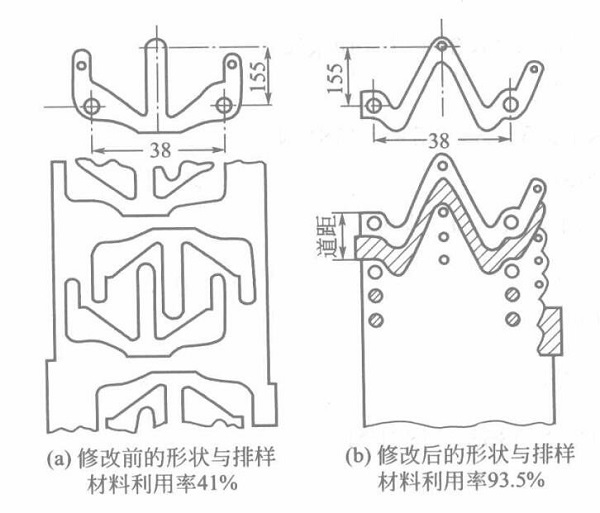

如下圖顯示的結構,原本的材料利用率只有41%,但是將外形修改后,保證原有設計的前提下,對將材料的利用率提升到了92.5%,大大降低了成本。因此,在與客戶達成共識的前提下,我們會建議對原有的產品做微調。
珠海五金沖壓廠-改變沖壓件外形

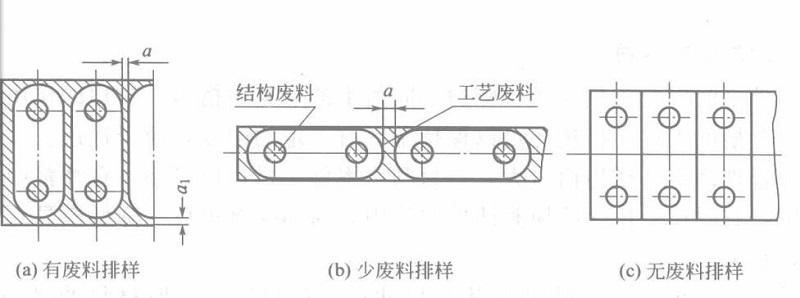

c)   還有一種情況是,沖壓件的排樣可分為有廢料、少?gòu)U料、無廢料三種。如果采取后兩種方式,可以明顯降低生產成本,提高沖壓效率,在一定程度上簡化了模具的結構,對初加工工序友好。具體情況可從下圖觀察到:

珠海五金沖壓廠-3種排樣

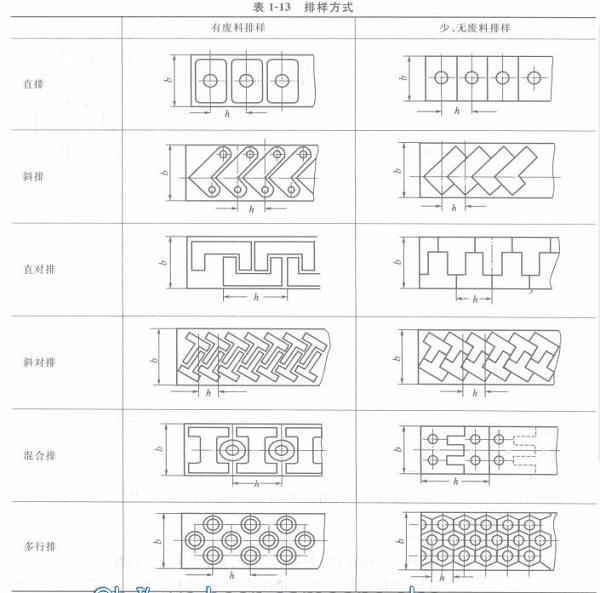

下圖是針對集中排樣方式的總結:
珠海五金沖壓廠-排樣方式集合

以上就是對精密沖壓件的排樣詳解,希望對你有幫助。
