鈑金加工工藝中的加工圖紙基礎知識

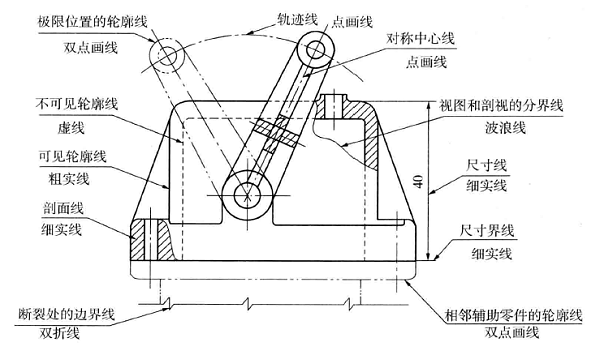

工程制圖基礎知識是現代鈑金加工工藝的基礎,學習行業制圖標準及其有關知識,培養繪制和閱讀鈑金工程圖樣,是誠瑞豐鈑金工程師的一項基本能力。

鈑金加工圖紙-誠瑞豐科技

(一)     圖紙幅面及格式

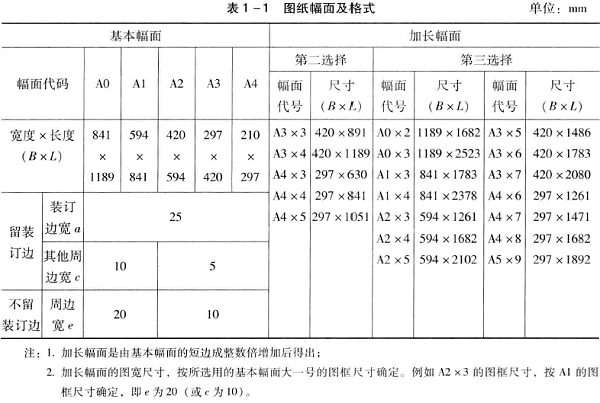

圖紙幅面及格式如下表所示

鈑金加工圖紙-誠瑞豐科技

1、圖紙幅面

圖紙是繪圖的載體,標準的圖紙幅面共有五種,分別為A0A1A2A3A4。

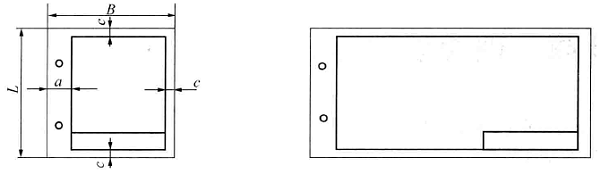

2、圖框格式

在圖紙上用粗實線畫出的線框,對于需要裝訂的圖紙,其圖框尺寸通常為a=25mm,c=5mm10mm。

鈑金加工圖紙-誠瑞豐科技

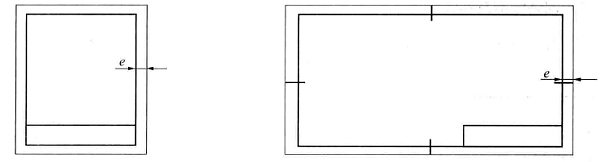

若圖紙不留裝訂變,則e=2010mm,如下圖


鈑金加工圖紙-誠瑞豐科技

(二)     鈑金加工工藝圖紙的標題欄

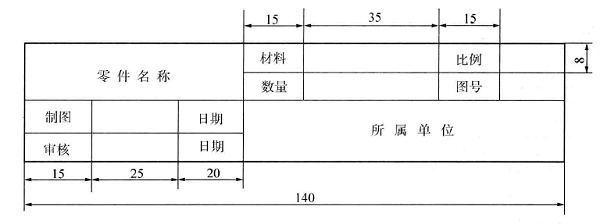

標題欄位于每張圖紙右下角的圖框,與看圖方向一致。標題欄外框線一律用粗實線繪制,右邊和底邊與圖框線重合,內部分割線用細實線繪制,如下圖。

鈑金加工圖紙-誠瑞豐科技

(三)     鈑金圖紙上的字體

字號:國標中以字體高度海標字體的號,如字高系列1.8,2.5,3.5,5,7,10,14,20mm)等。

字體:圖樣上的漢字應寫成仿宋體,并采用國家正式公布推行的簡化字。漢字的高度h應不小于3.5mm,字體的寬度約等于字體高度的2/3.

要求:字體工整、筆畫清楚、間隔均勻、排列整齊。

以上就是鈑金加工工藝的圖紙基礎知識,圖紙的制作注重對細節的把控,尤其是對精度要求很高的鈑金件,一張優質的圖紙能帶來更好的加工效果。更多詳情歡迎聯系誠瑞豐科技股份有限公司。
